LNG被公認是地球上最干凈的化石能源，但是基于我國富煤、貧油、少氣的能源結構，最近我國大量進口LNG。LNG在氣化的同時，可以利用其冷源，通過卡諾循環進行發電。該工藝涉及到海水換熱器，為了保證發電平穩，需要采用鈦換熱管。

鈦換熱器因金屬離子不易流失，所以可充分利用這種非磁性特點，用做制藥及食品等用途的換熱器。由于鈦的抗腐蝕能力強，所以換熱器的使用壽命長，并且在使用中維護費用也低。此外，因其具有體積小、換熱能力大等優點，相關設備（如泵）的投資及運行費用也能相應減少[1]。

鈦管換熱管的價格為127元/kg，S30408換熱管的價格為17.2元/kg，價格昂貴，因此在進行鈦管換熱器設計的過程中，在滿足工藝參數的前提下，盡量減少鈦管的重量，從而提高經濟性[2]。

筆者在設計鈦管換熱器的過程中，需要考慮到，如何減少工程總造價，主要包括設備固定投資和運行費用。基于此，筆者在保證傳熱要求的前提下，系統分析了不同換熱管規格對總費用的影響。

1、設計參數

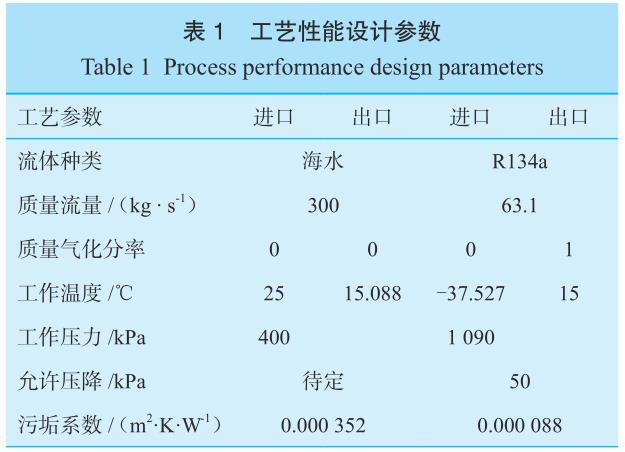

LNG發電項目由煙臺某電力公司總包，我公司負責熱工計算，要求換熱余量至少10%。其主要設計參數如表1所示。

2、換熱器工藝計算

2.1換熱器管殼程流體分配

根據工程經驗，凡是接觸海水介質的材料需要采用Ti材，如果將海水安排在殼程，換熱管、殼程材料和管板均需要采用昂貴的鈦材，所以將海水安排在管程。

2.2換熱器型式的確定

管殼式換熱器總的傳熱熱阻[3]是由熱流體與管壁的對流傳熱熱阻、管壁和污垢的導熱熱阻，以及管壁與冷流體的對流傳熱阻串聯構成。海水汽化器的總傳熱熱阻：

R=1/K=1/α₁+R_is+δ/λ+R_os+1/α₀（1）

式中R——總傳熱熱阻，m²·K/W；

K——總傳熱系統，W/m²·K；

α_i，α₀——分別為管壁內外流體的對流傳熱系數，W/m²·K；

R_is，R_os——分別為管壁內外的污垢熱阻，m²·K/W；

δ——管壁厚度，m；

λ——管的導熱系數，W/m·K。

由于管殼側介質的對流傳熱系數比較高，海水側污垢熱阻對總體熱阻的貢獻值很大，基于此，設計過程考慮減少污垢熱阻的措施。

目前管式換熱器（例如凝汽器、空氣冷卻器、冷油器等）內部換熱管道內壁結垢后一般采用化學清洗和物理清洗（高壓水射流清洗），這兩種清洗方法都是在管道內壁結垢后才能進行清洗，且沒有預防管道內壁結垢的功能。

清洗時需設備停運后才能進行清洗除垢等操作，清洗除垢過程時間長且對設備損傷較大、安全風險高、費用較高、勞動強度大等缺點非常明顯。

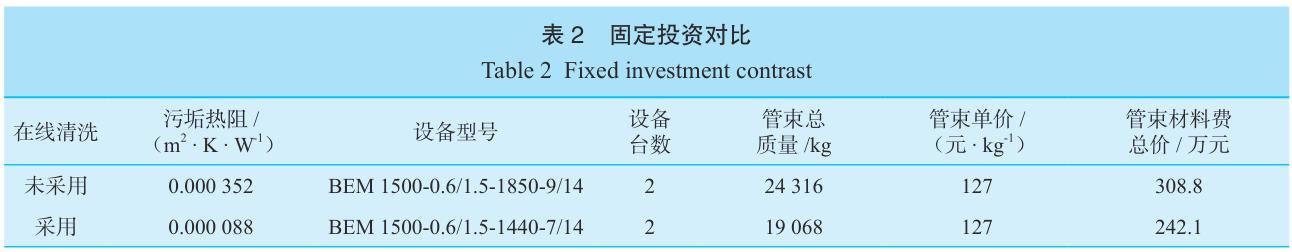

選用膠球在線清洗裝置，可以在不停工的前提下，進行在線清洗，可以保證換熱器在高傳熱系數下運行。經過與在線清洗廠家咨詢，一臺在線清洗裝置需要10萬元，管內污垢熱阻可以從原來的0.000352m²·k/W降低至0.000088m²·k/W。表2為采取這兩種不同污垢熱阻的設計結果。

從表2可以看出，采用膠球在線清洗裝置可以

節省換熱器管束費用308.8-242.1=66.7萬。綜合考慮在線清洗裝置投資10萬元，可以節省費用56.7萬元，所以采用在線清洗裝置。

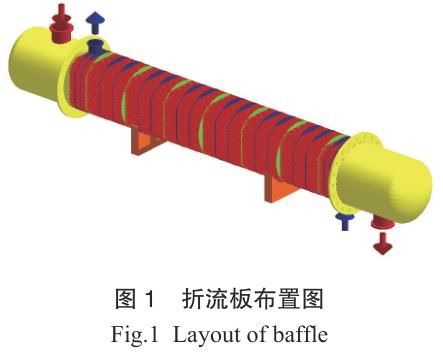

這種在線清洗裝置，需要單管程的結構。考慮到固定管板結構，冷熱流體傳熱接近逆流，且管殼程壁溫不大，不需要設置膨脹節，所以確定換熱器型式為單管程BEM結構。

2.3換熱管規格的確定

基于2.1和2.2的分析，確定采用BEM固定管板換熱器，將海水放在管程。采用φ25×1.5、φ19mm×1.5mm、φ14mm×1.5mm、φ12mm×1.5mm四種不同換熱管規格，分別進行工藝計算。

2.3.1設備固定投資費用

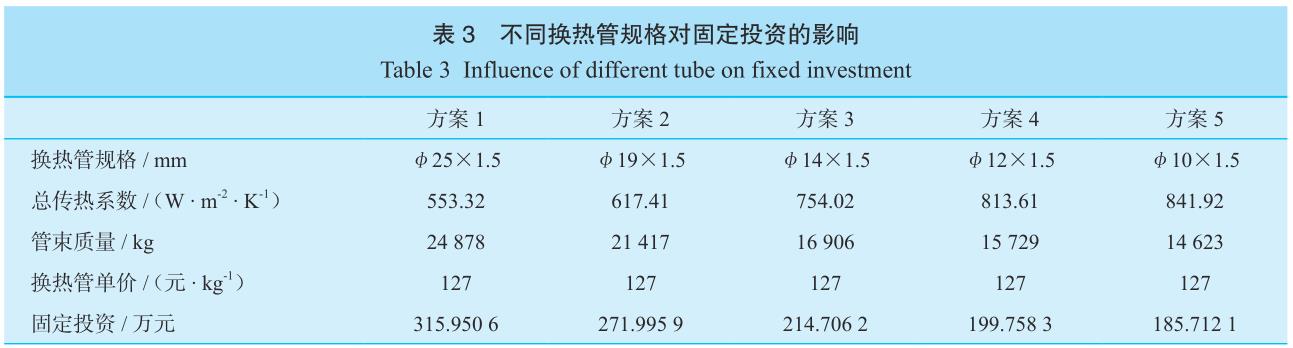

在保證換熱性能的前提下，分別應用HTRI8.1進行傳熱計算，得到換熱器規格，由于鈦管價格昂貴，設備固定投資近似等于換熱管費用，將結果列于表3。

根據雷諾數判斷，這四種規格換熱管的管內海水處于湍流狀態，無相變的流體在管內作湍流流動時，可用下式計算α_i[4]：

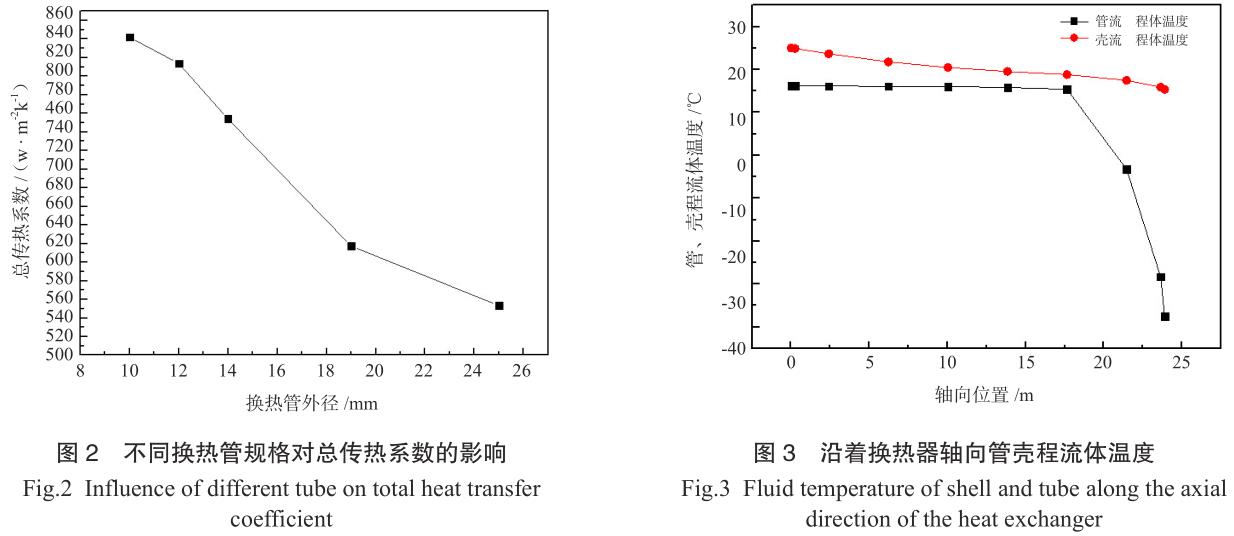

從上式可以看出，隨著管內徑的減小，總傳熱系數不斷增大，將計算結果繪制于圖2~3。

根據Q=KAΔT_m，式中Q[3]為換熱量，K為總傳熱系數，已經獲得，關鍵是對ΔT_m的獲得，由于殼程流體發生相變，不能采用對數傳熱溫差公式計算，只能采取分段計算方法，分別計算殼程氣化區和過熱區。在氣化區和過熱區可以分別采用對數傳熱溫差計算平均溫差。根據上述公式，得到換熱面積。

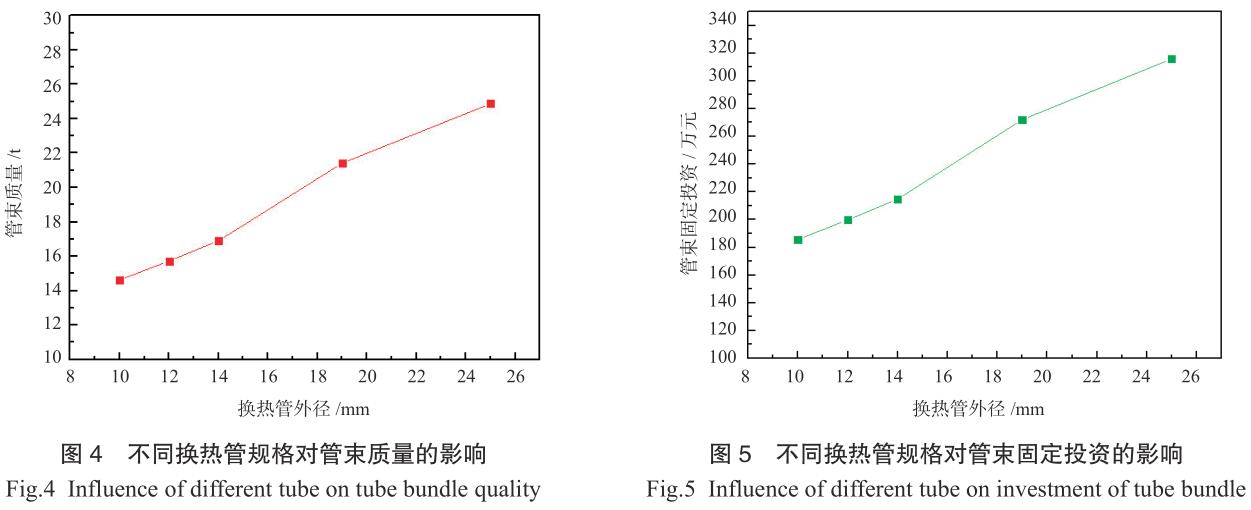

從表3和圖4~5可以看出，隨著管外徑的減小，管束質量逐漸降低，設備固定投資也逐漸降低，似乎應該選擇φ10mm×1.5mm的小規格管子。但設計換熱器不僅僅要考慮固定費用，還需要考慮設備全周期的費用，因此必須要考慮運行費用。

2.3.2設備運行費用

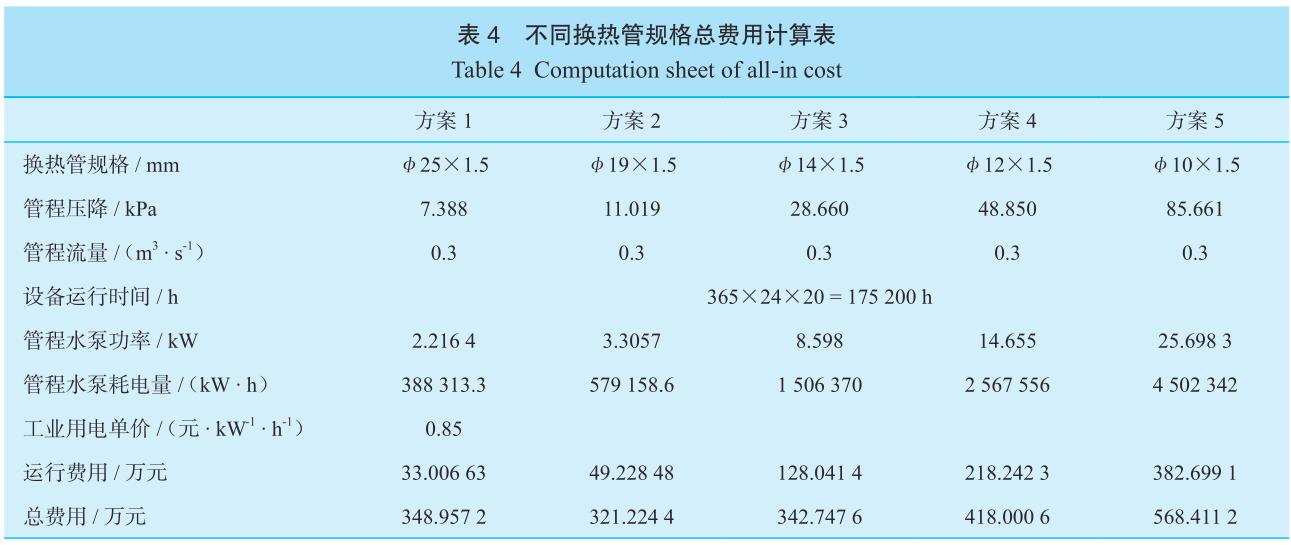

取設備壽命為20年，查得當地工業用電單價為0.85元/kw·h，海水的體積流量為0.3m³/s，管程壓降分別按照水力計算獲得，水泵軸功率W=ΔP×Q，式中W代表軸功率，ΔP代表壓降，Q代表體積流量，運行費用P=i×c，式中P代表運行費用，i代表耗電量，c代表用電單價，如表4所示。

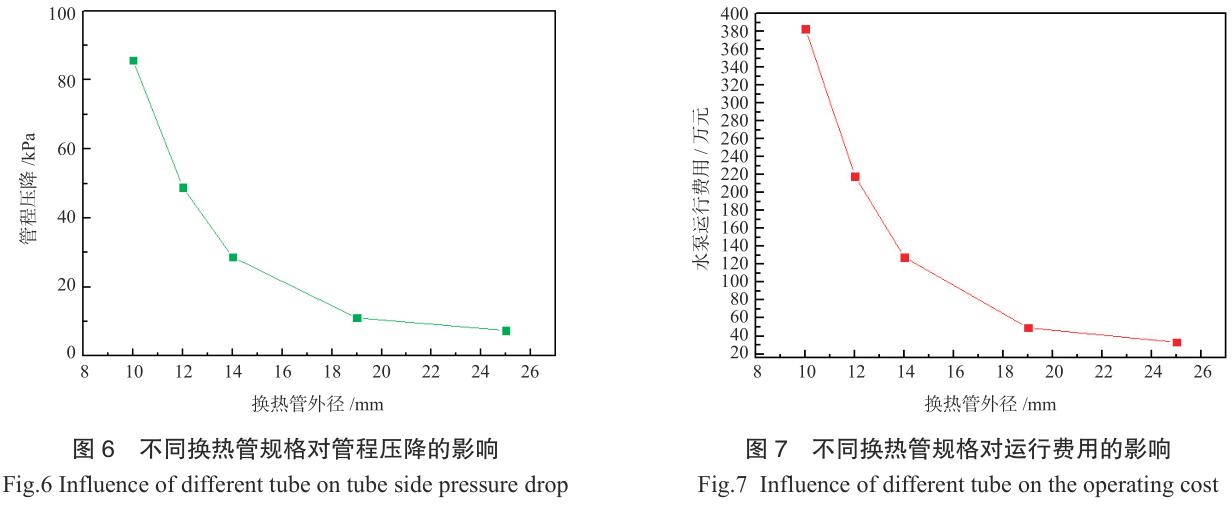

從表6中可以看出，隨著管徑的減小，管內徑的壓降逐漸增加。管內壓降的影響因素包括流速、流體物性、換熱管長度[5-6]，具體公式為：

2.3.3設備全生命周期費用

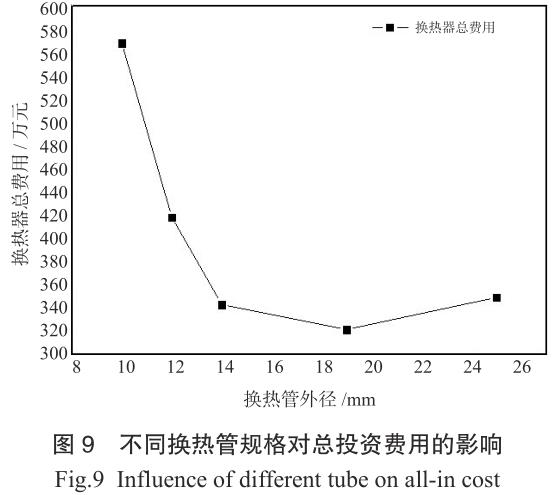

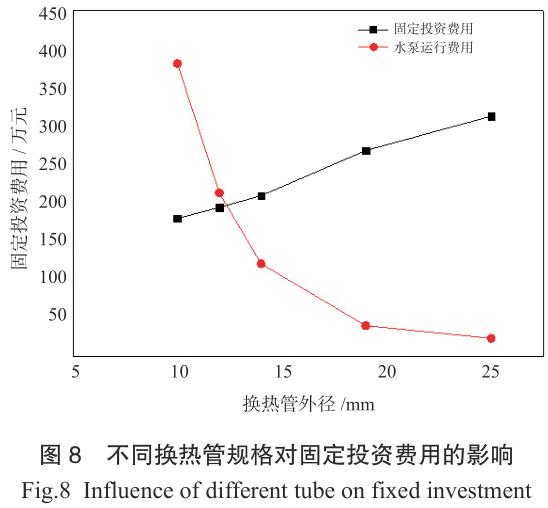

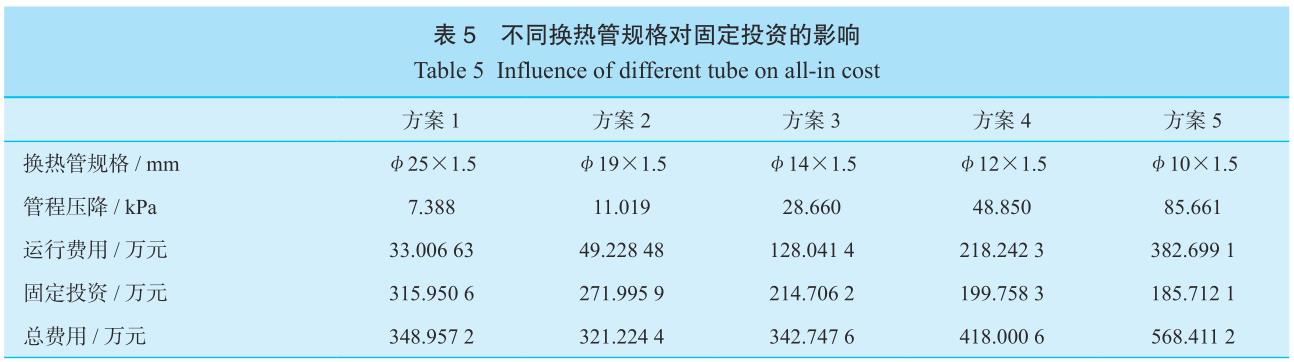

從圖7~8和表5可以看出，隨著管外徑的增加，水泵運行費用不斷減少，設備固定投資不斷增加，無法判斷最優管規格，基于此，以總投資費用為縱坐標，作圖如圖9所示。

從圖9中可以看出，當換熱管外徑為19mm時，總費用最低，因此最優換熱管規格為φ19mm×1.5mm。

3、結論

綜上所述，接觸海水介質的流體放在管程，可以避免殼程使用價格昂貴的鈦材，可以節省設備投資。

由于管殼側介質的對流傳熱系數比較高，海水側污垢熱阻對總體熱阻的貢獻值很大，綜合考慮清洗裝置投資，使用在線清洗裝置。

隨著管內徑的減少，總傳熱系數不斷增大，管束重量逐漸降低，因此，小換熱管需要較小的固定投資。

隨著管徑的減小，管內徑的壓降逐漸增加，水泵的運行費用逐漸增加，因此，小換熱管需要較大的運行費用。

作為制造廠，在換熱器工藝計算的過程中，不能只考慮設備的制造成本，還需要考慮換熱器全生命周期的費用，以總費用為最優目標，得到最優換熱管規格為φ19mm×1.5mm。

參考文獻

[1]張文毓.鈦換熱器市場發展分析研究[J].船舶物資與市場，2011（2）：31-34.

[2]蔣連勝.淺析換熱器制造與成本[J].廣州化工，2015（12）：162-163.

[3]W.M.羅森諾.傳熱應用手冊[M].北京：科學出版社，1992.

[4]E.U.施林德爾.換熱器設計手冊[M].北京：機械工業出版社，1988.

[5]密曉光，陳杰，鹿來運，等.繞管式換熱器層間質量遷移特性的試驗研究[J].液體機械，2020，48（3）：1-5.

[6]董哲生.流體在工業管道中流動沿程阻力計算的研究[J].江西能源，2006，23（3）：26-27，23.
